Rozvaděč u technologie - suterén
Vyvrcholení instalace rozvodů v suterénu. Žlaby byly připraveny, kabely nakoupeny a plány nakresleny. Zbývalo "jen" pověsit rozvaděč, pořídit výbavu (jističe, chrániče a další prvky) a zahájit instalaci...

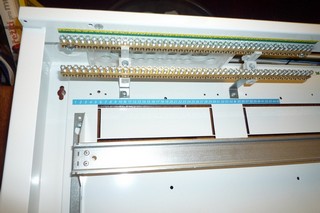

Jako rozvaděč byl vybrán typ BF-O-5/120-C Moeller - tedy rozvodnice na omítku s prosklenými dveřmi o kapacitě 5 pater a 120 modulů TE.
Podmínkou úspěšné instalace a správné funkčnosti byl pořádek v evidenci. Každý kabel je označen svým kódem na obou jeho koncích a každé změny je zaznamenávána do dokumentace. Ještě, že byl připraven řádný instalační projekt. Ale i tak to jednoduché nebylo.

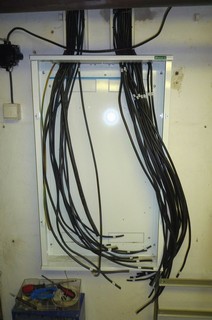

Krok první - natažení kabelů to ještě problém nebyl, u každého kabelu je jasné, kde bude končit, na jakém patře rozvaděče. Protože se jedná o rozvaděč v podstatě menšího typu, je zvolen systém přímého napojení všech vodičů přímo na jistící prvky bez svorkovnice.

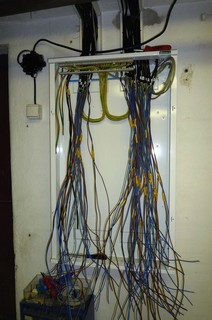

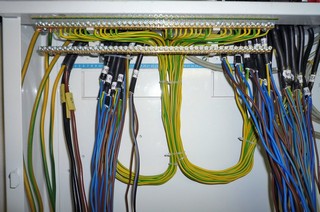

Krok druhý - rozpletení a zapojení PE - protože je zvolena standardní instalace - tedy třívodičový systém - fázový vodič, ochranný a střední. Jednoduché, ochranný je soustředěn do jednoho místa na společnou zemní svorku, pracovní vždy na svou patřičnou svorkovnici a fázový většinou na výstup jističe.

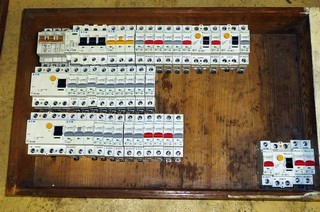

Krok třetí - instalace výbavy rozvaděče - pěkně přesně dle rozpisu v projektu. Hlavní odpojovač, přepěťové jištění třídy C+D, jističe pro technologie, chránič a jistič pro samostatný okruh pračky... chránič na první skupinu světel + příslušné jištění, chránič pro druhou atd.....

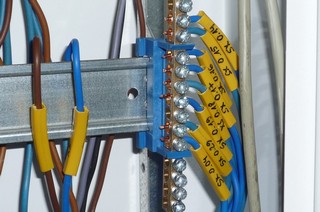

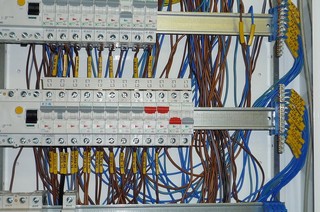

Krok čtvrtý - zapojení středních vodičů a fázových vodičů. Pěkně řadu po řadě. U každého okruhu je ponechána dostatečná délka vodičů, aby bylo možné případné změny zapojení.
Krok pátý - kontrola. To nejdůležitější z celé akce. Bezpečnost především a tak pomalu a jistě. Nejprve odpojit fázi, kontrola, zda vedení vede tam, kam má, pak ověření zapojení na zemní sběrnici, ověření správného přiřazení středniho vodiče a nakonec fáze. Jistič jde nahodu a opět, revizní přístroj do ruky a kontrola zapojení druhého konce - zásuvky. Jsou správně zapojeny kolíky a svírky?

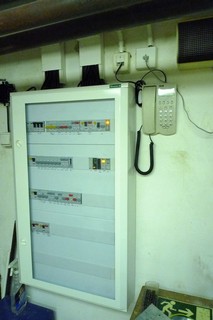

Postupně se zprovoznily všechny aktivní okruhy - sláva. Některé vodiče nejsou zapojeny, to je rezerva pro další rozvoj. Takže, s klidem je možné "odstřihnout" poslední pupeční šňůru mezi původním rozvaděčem a rozvody v suterénu - podruhé sláva. Poslední úkol - zakrytování a je hotovo.
Hotovo? To je jen začátek...
-vl
